Провод для тепловозов ПВЛТТ

Применение
Провод ПВЛТТ – провод из поливинилхлоридного пластиката в лакированной оплетке для тепловозов, теплостойкий. Предназначен для фиксированного монтажа и монтажа с ограниченной подвижностью внутри тепловозов и других единиц подвижного состава при напряжении до 380 В частоты до 2000 Гц или 700 В постоянного тока.

Конструкция

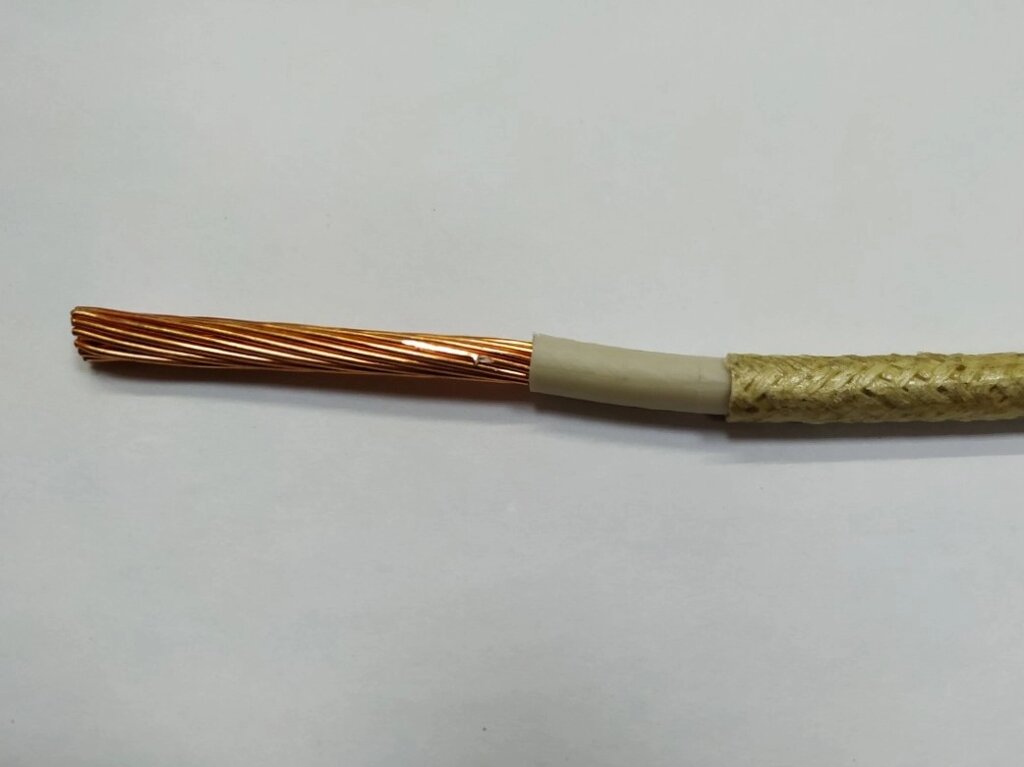

1. Токопроводящая жила – многопроволочная, медная, круглой формы.
2. Изоляция – поливинилхлорид-пластикат (ПВХ).
3. Оплетка – выполнена из хлопчатобумажной пряжи или из комбинации синтетических и
хлопчатобумажных нитей.

Технические и эксплуатационные характеристики
Допустима эксплуатация проводов ПВЛТТ и ПВЛТТЭ в диапазоне температур от -60 до +80°С.
При относительной влажности воздуха до 98% температура составляет до +40°С.
Во время эксплуатации допускается длительный нагрев жил проводов ПВЛТТ и ПВЛТТЭ до +90°С.
Электрическое сопротивление изоляции 1 км проводов, при температуре +20°С составляет от 0,5 МОм для проводов сечением до 4 мм2, и от 0,01 МОм для проводов сечением от 4 мм2.
Провода являются малогорючими и обладают стойкостью к действию дизельного топлива марки Л и марки ДС, а также смазочному маслу М14 В2.
Допустима эксплуатация проводов при механических нагрузках: многократных ударах длительностью от 1 до 3 мс, ускорением до 1470 м/с2, вибрациях в частотном диапазоне от 5 до 2000 Гц, линейных нагрузках, имеющих ускорение до 1470 м/с2.
Строительная длина неэкранированных проводов – не менее 20м, экранированных – не менее 10м.
Сдача проводов любыми длинами допускается по согласованию сторон. Провода длиной не менее 5 м допускаются к сдаче в количестве не более 10% от общей длины сдаваемой партии.
Срок службы проводов ПВЛТТ-1, ПВЛТТЭ-1 составляет от 15 лет.

Расчетные данные

Номинал. сечение жил, кв.мм

Номинальная толщина изоляции проводов, мм

Максимальный наружный диаметр проводов, мм

ПВЛТ, ПВЛТЭ

ПВЛТ-1, ПВЛТЭ-1, ПВЛТТ-1, ПВЛТТЭ-1

ПВЛТ

ПВЛТЭ

ПВЛТ-1,
ПВЛТТ-1

ПВЛТЭ-1,
ПВЛТТЭ-1

0,35

0,35

2,4

3,1

0,50

0,60

0,40

3,4

3,9

2,7

3,3

0,75

0,60

0,40

3,6

4,2

2,9

3,5

1,0

0,70

0,45

4,0

4,5

3,2

3,8

1,5

0,70

0,50

4,5

5,0

3,6

4,4

2,5

0,70

0,50

5,1

5,6

4,1

5,0

4,0

0,80

0,50

5,7

6,3

5,0

5,8

6,0

0,80

0,50

6,5

7,4

6,2

7,0

10

1,0

0,60

8,4

9,2

7,4

8,6

16

1,0

0,60

10,1

11,0

8,7

9,9

25

1,2

0,60

11,9

12,8

10,0

11,2

35

1,2

0,80

13,6

14,5

11,9

13,1

50

1,4

0,80

15,6

16,5

13,6

15,0

70

1,4

0,80

19,4

20,2

16,6

17,3

95

1,6

0,80

20,4

22,0

17,9

19,0

Характеристики

Количество жил
1
Конструкция кабеля
Жесткая
Упаковка
Бухта
Материал изоляции
ПВХ
Материал оболочки
лакированная хлопчатобумажная пряжа
Тип провода
монтажный
Сечение кабеля
круглое
