Монтажний провід МГТФ 0,05 у заводській упаковці

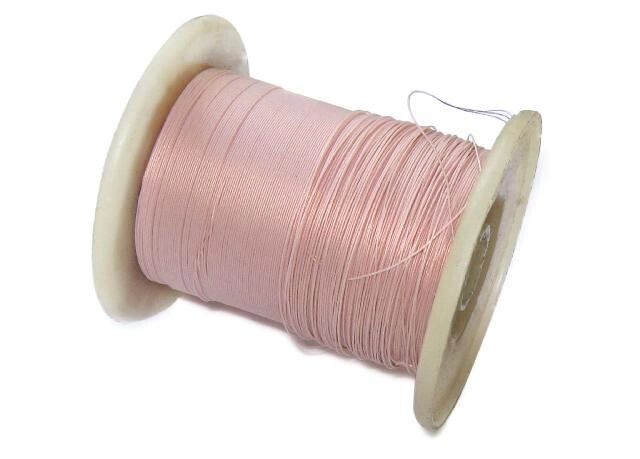

Монтажний провід МГТФ 0,05 у заводській упаковці від компанії Радіопрофіль - фото 1
17 ₴
Мін. сума замовлення у продавця 500 ₴
В наявності

Доставка

 Самовивіз в м. ХарківБезкоштовно
 Нова Пошта50 ₴
Детальніше про доставку

Оплата

 Оплата за реквізитами на розрахунковий рахунок
 Оплата на картку «Monobank»
 Післяплата
 Оплата під час самовивезення по м. Харків

Опис

Монтажный провод МГТФ 0,05

Внимание!
Указанная цена актуальна при покупке провода в заводской упаковке (в мотке).
Мотки переменной длины (от 150 до 1000 м), наличие необходимой длины уточняйте.

Купить Монтажный провод МГТФ 0,05 необходимой длины на отрез

Применение
Провод МГТФ
– монтажный, гибкий, термостойкий с фторопластовой изоляцией. Провод состоит из скрученных медных проволок с внешней изоляцией из фторопласта. МГТФ используется при монтаже электрической аппаратуры, подвижного и фиксированного монтажа внутриблочных, межблочных, внутриприборных и межприборных соединений при переменном напряжении до 250 В частотой 5000 Гц или 350 В постоянного тока.

Конструкция монтажного провода МГТФ
1. Токопроводящая жила, скрученная из медных проволок.
2. Изоляция, выполненная из пленок фторопласта.
3. Экран (для МГФЭ), изготовленный из луженых медных проволок.

Технические и эксплуатационные характеристики МГТФ
Влажность воздуха при 25°С [%] 98
Импульсное напряжение [В] 700
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 1.5
Максимальная рабочая температура жилы [°С] +220
Рабочее переменное напряжение частотой 5 кГц [В] 250
Рабочее постоянное напряжение [В] 350
Строительная длина, не менее [м] 15
Температура окружающей среды, верхний предел [°C] +220
Температура окружающей среды, нижний предел [°C] -60
Электрическое сопротивление изоляции, не менее [МОм*км] 100000
Минимальная наработка проводов составляет – 3000 часов
Срок сохраняемости проводов составляет – 20 лет
Эксплуатационный срок службы – не меньше 20 лет
95-процентный ресурс – 5000 часов
Провод МГТФ применяется для использования на суше, реках, болотах, озёрах и на море в районах с умеренным и холодным климатом. Провода не поддаются влиянию пониженного атмосферного давления до 0,67 кПа и повышенного атмосферного давления до 295 кПа. При нагреве проводов более 250°С, а также утилизации отходов проводов путем сжигания выделяются токсичные газы. Не желательно использование проводов в условиях резкой смены температур.

Массогабаритные характеристики монтажного провода МГТФ

Количество и сечение жил, шт. х кв.мм

Число и диаметр проволок в жиле, шт. х мм

Класс гибкости жилы

Макс. наружный диаметр, мм

Расчетная масса 1 км провода, кг

Сопрот-ние
проводника при 20°C, не более Ом/км

МГТФ 1x0,03

7х0,08

6

0,56

0,63

569,45

МГТФ 1x0,05

10х0,08

6

0,62

0,86

398,69

МГТФ 1x0,07

14х0,08

5

0,75

1,22

271,0

МГТФ 1x0,10

21х0,08

6

0,85

1,73

180,0

МГТФ 1x0,12

24х0,08

6

0,87

1,95

174,4

МГТФ 1x0,14

30х0,08

6

0,90

2,26

130,0

МГТФ 1x0,20

19х0,12

5

1,04

2,96

100,0

МГТФ 1x0,35

19х0,15

5

1,19

4,25

60,0

МГТФ 1х0,50

19х0,18

5

1,5

6,15

39,0

МГТФ 1х0,75

37х0,16

6

1,8

6,69

27,0

МГТФ 1х1,0

19х0,25

4

1,9

10,75

19,8

МГТФ 2х0,07

14х0,08

5

1,7

3,40

280,0

МГТФ 2×0,12

24×0,08

6

184

2,50

13,50

МГТФ 2×0,14

30×0,08

6

135

2,50

12,50

МГТФ 2×0,20

19×0,12

5

105

3,00

11,17

МГТФ 2×0,35

19×0,15

5

62

3,00

15,50

МГТФ 3×0,07

14×0,08

5

280

2,50

10,00

МГТФ 3×0,12

24×0,08

6

184

3,00

14,00

МГТФ 3×0,14

30×0,08

6

135

3,00

15,00

МГТФ 3×0,20

19×0,12

5

105

3,20

15,39

Характеристики

Код товару
МГТФ-0.05
Кількість жил
1
Упаковка
Моток
Срок службы
20 лет
Форма сечения
Круглая
Тип изоляции
фторопласт
